近期，中國科學院合肥物質院固體所環境與能源納米材料中心團隊在調節金屬尺寸調控催化劑的加氫性能研究中取得了新進展。該研究采用碳-硅源同步生長的策略合成了介孔二氧化硅，并進一步通過乙二胺修飾調節得到含不同鎳顆粒尺寸的催化劑（Ni/MS），探究了催化劑中鎳顆粒尺寸變化對香草醛加氫性能的影響，并結合實驗表征和理論計算闡明了反應機理，相關研究成果發表在Advanced Functional Materials上。

通常，金屬顆粒尺寸的減小會導致暴露的活性位點數量增加，從而提高催化活性。然而研究表明，當顆粒尺寸減小到某一臨界點時，催化活性可能會展現出下降的趨勢。因此，對非均相催化劑而言，金屬納米顆粒的尺寸對催化性能有著顯著影響，較大的金屬顆粒會擁有更高比例的高配位位點（如terrace位點），而較小的顆粒則由低配位位點（如edge或corner位點）占主導，這些不同類型的位點在催化反應中發揮著不同的作用。通過調控金屬顆粒的尺寸，可以有效地調節催化反應的效率和產物的選擇性，這對于優化催化劑性能至關重要。盡管當前存在多種調控金屬顆粒尺寸的策略，但尋找一種能精確且有效地控制金屬顆粒尺寸的方法仍然是一項亟待解決的難題。

目前，制備含有不同金屬粒徑的催化劑主要是采用改變金屬含量和煅燒溫度等方式，但這些可能無法準確控制顆粒尺寸及其在載體中的均勻分散。鑒于此，研究人員通過真空輔助浸漬的方式將金屬鎳封裝在乙二胺修飾的介孔二氧化硅（MS）孔道中(Ni/MS），并將其應用于香草醛加氫反應中。研究發現，在保持鎳含量恒定的情況下，通過調節乙二胺和金屬鎳的摩爾比可以有效地調控鎳納米顆粒的平均尺寸在2.2 nm至12.6 nm的范圍內變化。隨著鎳的平均粒徑從12.6 nm減小至2.2 nm時，2-甲氧基-4-甲基苯酚（MMP）的產率呈現出“火山”型變化趨勢，鎳顆粒平均尺寸為4.8 nm的Ni/MS-4.8催化劑顯示出最佳的加氫脫氧性能。實驗表征和理論計算結果表明，低配位的鎳位點有利于H₂和香草醛分子的吸附，而H₂的解離則更傾向于在高配位的鎳位點上進行。

該研究不僅證實了催化劑在加氫反應中的結構敏感性，而且明確了高配位與低配位活性位點在香草醛加氫轉化過程中的具體作用，從而為設計和優化具有高選擇性的加氫催化劑提供了新的方法。

上述研究得到了國家自然科學基金的支持。

文章鏈接：https://doi.org/10.1002/adfm.202417584

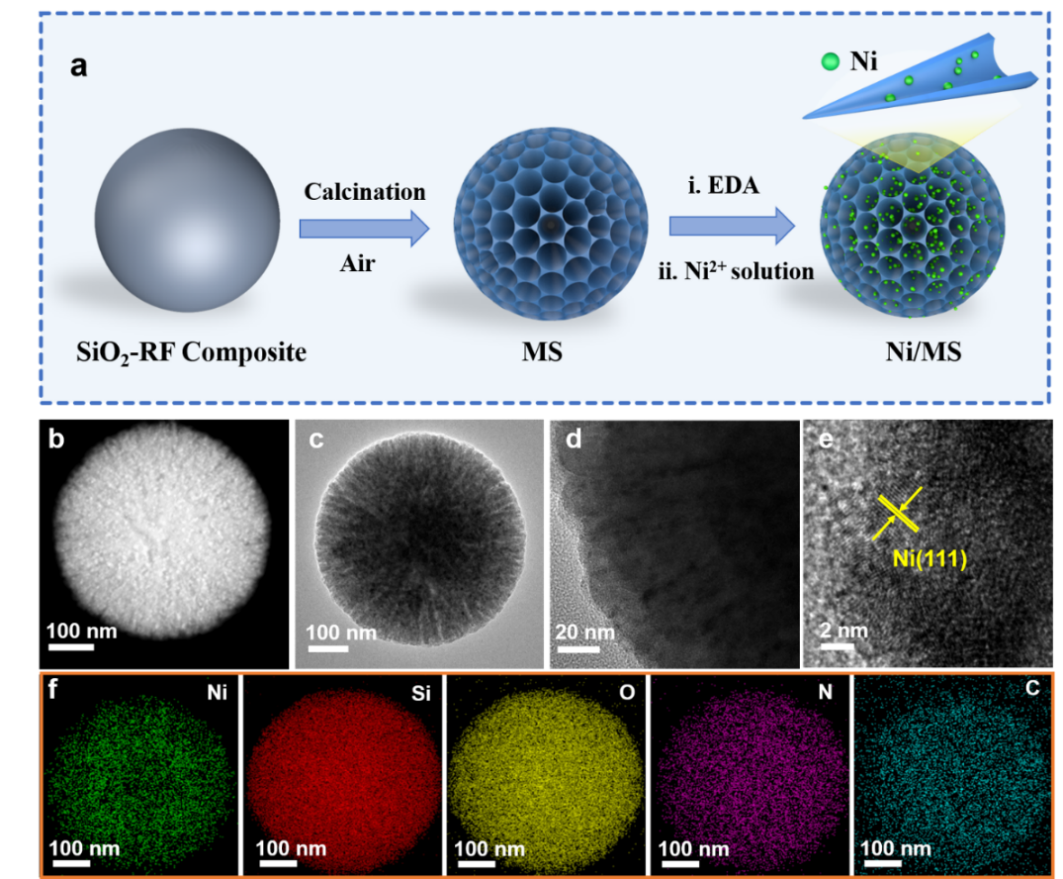

圖1. (a) Ni/MS的合成示意圖；Ni/MS-4.8催化劑的 (b) HAADF-STEM，(c, d) TEM，(e) HRTEM和 (f) EDS能譜圖。

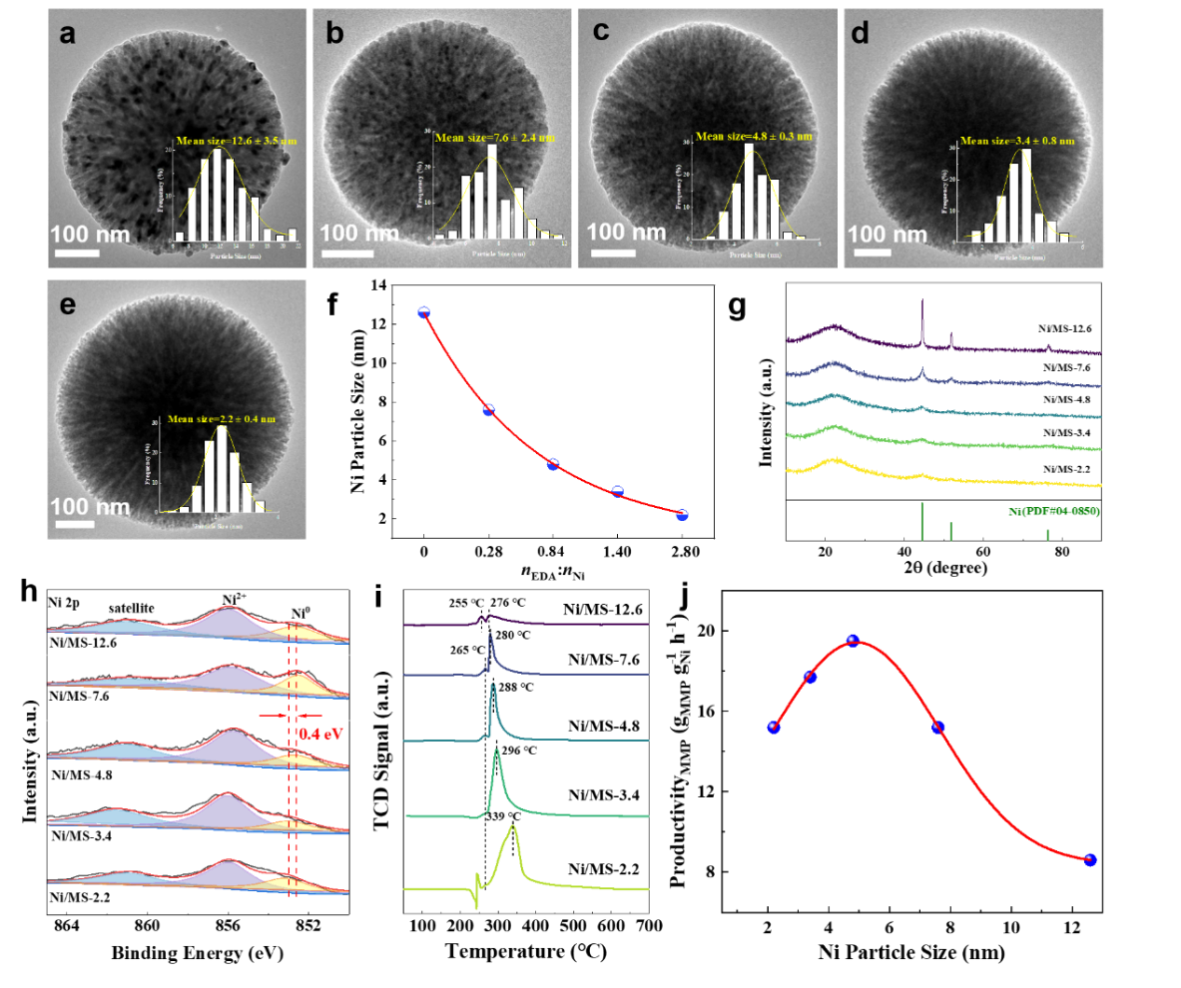

圖2. (a) Ni/MS-12.6，(b) Ni/MS-7.6，(c) Ni/MS-4.8，(d) Ni/MS-3.4和(e) Ni/MS-2.2催化劑的TEM圖；(f)不同摩爾比例的EDA與Ni所對應的Ni粒徑；不同Ni顆粒尺寸的催化劑的 (g) XRD圖譜，(h) Ni 2p XPS光譜，(i) H₂-TPR圖譜和 (j)MMP的產率。

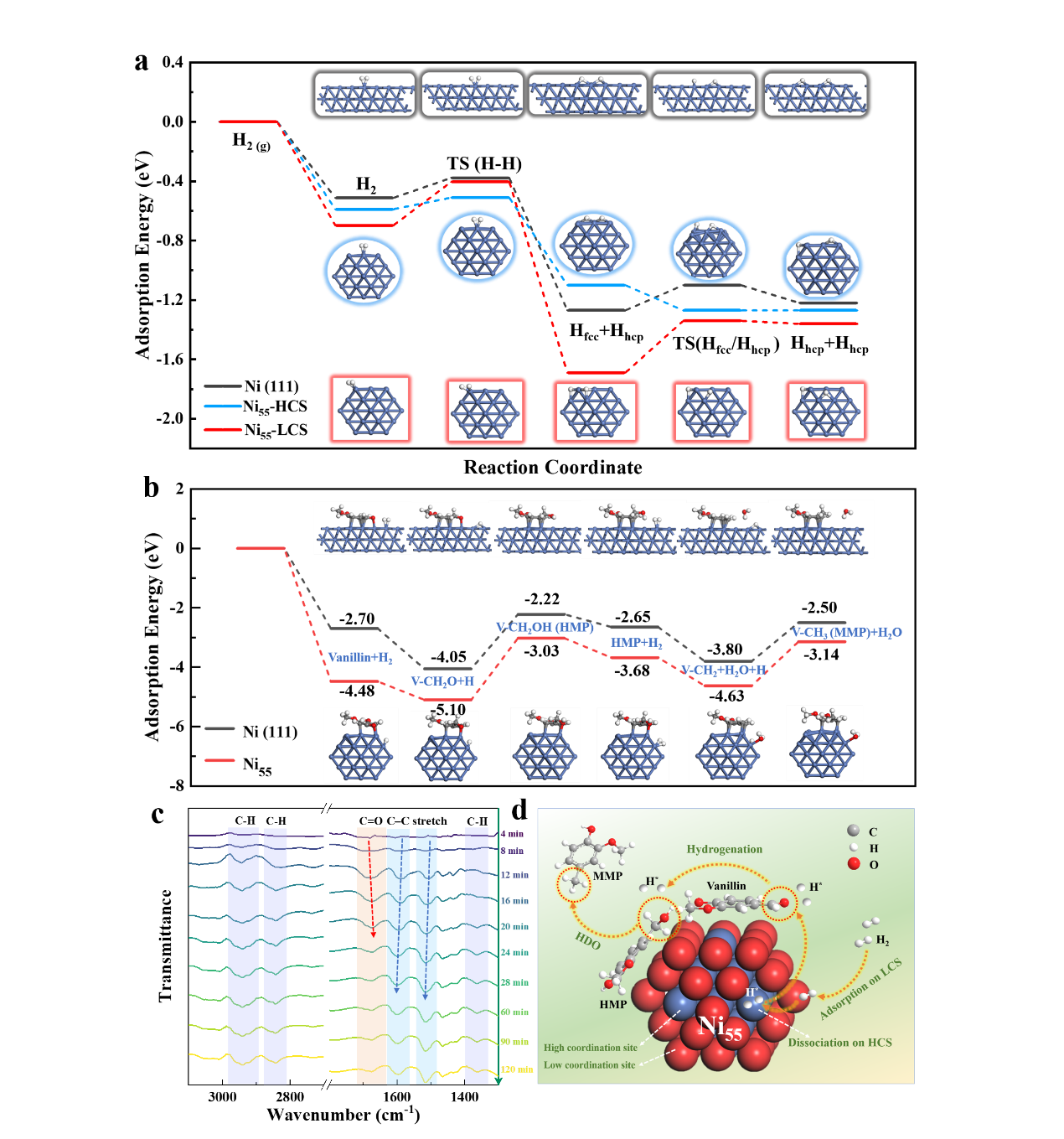

圖3. (a) H₂在Ni (111)、Ni₅₅-HCS和Ni₅₅-LCS上的吸附和解離；(b) MMP在Ni (111) 和Ni₅₅表面的形成過程；(c) Ni/MS-4.8催化香草醛加氫的原位FT-IR光譜；(d) 香草醛在Ni₅₅模型上的加氫機理。
